Basierend auf dem Online-Feuchtemesssystem MOCON mit Mikrowellen haben wir eine Variante zur Online-Feuchtemessung von Altpapier/Strohballen bei Beförderung auf LKW entwickelt.
MOCON LKW ist ein Online-Messsystem zur Bestimmung der Feuchte im Ladegut (Papier, Stroh) von LKW mittels Ultra-Niederfrequenz-Mikrowellen (925-980 MHz).

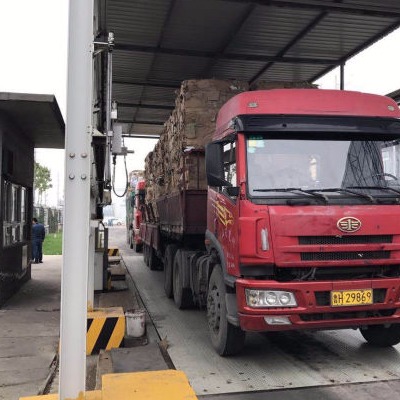

Dabei fährt der beladene LKW zischen den sich links und rechts der Anlage befindlichen Mikrowellen-Sende- und Empfängermodulen RGI 8406 hindurch.
Da Mikrowellen das Prozessmaterial vollständig durchdringen, kann die Feuchtigkeit der Ladung bestimmt werden.
Die Technologie garantiert dabei eine hohe Messgenauigkeit und Präzision: Farbe und Oberflächenstruktur des Materials, Staub und Wasserdampf beeinflussen die Messergebnisse nicht.
Die Rohdaten der Mikrowellensensor-Messstrecke werden vom Auswerterechner verarbeitet; das Messergebnis ist die prozentuale Feuchte im Messgut.
MOCON 21
Auswerteeinheit für Mikrowellen Feuchtemessung
siehe auch >>>
RGI 8403 / 8406
Mikrowellen Feuchtemessung-Module
siehe auch >>>
MOISTERM
PC-Software Service-/Diagnosetool
siehe auch >>>
Hohe Testgenauigkeit: Die Wiederholgenauigkeit bei Altpapier beträgt 0,2 bis 0,5% (automatische Scaninstallation), bei Holzspänen und Stroh 1%.
Pro Sekunde können 8 Daten gemessen werden, für den gesamten LKW können 128 Daten gemessen werden (abhängig von der Geschwindigkeit),
Es ist einfach und bequem die Software zu kalibrieren und zu bedienen.
Die Daten werden danach sofort gleichzeitig und in Echtzeit in einem Histogramm und einem Trenddiagramm angezeigt, um die Feuchtigkeitsmessung zu widerspiegeln.
30 verschiedene Produktqualitäten (z.Bsp. Papier der Sorten 1 und 2, Rinde und Maisstängel) können mit der Software gespeichert und 30 lineare Kanalspeicher unterstützt werden.
Ein Multi-Port-Ausgang, 4-20 mA und Modbus-RTU sorgen für die Datenkommunikation mit ERP- oder SPS-Systemen.
Feuchtigkeitsmessbereich:
● generell 0-60% (je nach Anwendung)
● Altpapier 0-30%, Hackschnitzel 40-55%
● bei Zigarettenpackungen und Baumwolle stark roduktabhängig
● Auflösung: 0,01%
Durchschnittlicher absoluter Messfehler:
● Altpapier 1%
● Holzhackschnitzel 2%
● Messprinzip: berührungslose Penetrationsmessung
● Sensoren: MW8406 (jeweils ein Sende-(E) und ein Empfängermodul (R))
● Sonde zur Kompensation der Fahrzeugbreite: 2 Sonic8406-Ultraschallsonden
● Digitaler Signalausgang: RS232-Verbindung zur Industriecomputer-Softwarefunktion (Standardkonfiguration)
● Ausgang: 4-20mA Ausgang und RS485 (Modbus RTU)
● Geschwindigkeitsmessfunktion: Echtzeit-Überwachung (je Lkw zwischen 10 und 16 Sekunden) mit Alarm bei Überscchreitung
● Mess- und Aufzeichnungsgeschwindigkeit: Es können bis zu 8 Daten pro Sekunde aufgezeichnet werden
● Druckfunktion: Feuchtigkeitsdaten können ausgedruckt werden
● Reaktionszeit: <1,5us (Mikrosekunden)
● große Rechenrate: 8 * 2 16 Impulse / Sekunde
● Stromversorgung: 110-240 VAC (50/60 Hz)
● Gewicht: ca. 18Kg
● Sondenschutzstufe: IP67
● Umgebungstemperatur: -20—55 ° C (Umgebungstemperatur)
● einfaches, intuitives Anlernen
● nachträgliche Montage
● kein Kontakt zum Messgut
● Messung unabhängig von:
- Medium
- Prozessbedingungen
● wartungsfrei, da kein Verschleiß
● hohe Betriebssicherheit
● langzeitstabile Messung
● Nachkalibrierung nicht nötig
● Prüfungen vor Auslieferung:
- Qualität, Klima und Funktion
● eigene Entwicklung und Produktion in Deutschland
● Verwendung hochwertiger Materialien und Komponenten
● Weltweiter Vertrieb und Vor-Ort-Service durch geschultes Personal
