Als  Experten für berührungslose Messverfahren bieten wir eine Vielzahl verschiedener Detektortypen, um die unterschiedlichsten Applikationen, Messbereiche oder Prozessbedingungen abzudecken.

Produktspezifikation

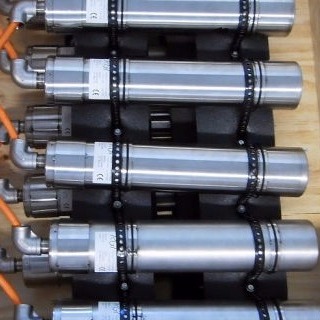

Messsonden für den Einsatz in radiometrischen Messtrecken

Beschreibung

Bei  RGI Industriemessgeräte GmbH kommen sowohl klassische Zählrohre, wie das SBM 19, als auch moderne Kristall- bzw. Plastik-Szintillatoren zum Einsatz.

Die  Detektoren der Reihen ADxx, DDxx, FDxx, LDxx, MDxx, NRDxx, PDxx, RDxx und WDxx unterscheiden sich im Wesentlichen in ihren geometrischen Abmassen und ihrer Bezeichnung aufgrund der Verwendung für unterschiedliche Applikationen:



ADxx --> Aschegehaltmessung
siehe auch >>>

DDxx -->  Dichtemessung
siehe auch >>>

FDxx -->  Feuchtemessung
siehe auch >>>

LDxx --> Füllstandsmessung, Grenzstanddetektion
siehe auch >>>

MDxx --> Massemessung
siehe auch >>>

MDPxx -->
siehe auch >>>

NRDxx --> RMA 54 (LKW-Scanner)
siehe auch >>>

PDxx --> Kaligehaltmessung
siehe auch >>>

RDxx --> LKW-Scanner
siehe auch >>>

WDxx --> Bandwaage
siehe auch >>>

Details

Vergleiche  von Empfindlichkeit, Betriebssicherheit und Lebensdauer unter den verschiedenen Detektionsverfahren lassen eindeutig für das Szintillationsverfahren sprechen.

Daher  sind alle Detektoren der Reihen ADxx, DDxx, FDxx, LDxx, MDxx, NRDxx, PDxx und WDxx mit Szintillatoren ausgerüstet.

In  Bauform, Aufbau und Funktionsweise basieren diese Detektoren auf der Verwendung von Na/J-Kristallen.

Lediglich  die Detektoren der Baureihen MDPxx, NRDxx und RDxx werden mit Plastik-Szintillatoren bestückt.

Die  Funktionsweise dieser Detektoren ist dieselbe wie bei den Detektoren mit Na/J-Kristall-Szintillator.

Die  Messsonden der Reihen ADxx, DDxx, FDxx, LDxx, MDxx, MDPxx, NRDxx, PDxx, RDxx und WDxx wurden als Intensitätsdetektoren mit hoher Empfindlichkeit für radiometrische Messungen in rauem, industriellem Umfeld entwickelt.

Für  den Einsatz in aggressiver, industrieller Umgebung und ihren Schutz sind sie in wasserdichten Edelstahlgehäuse (IP 67) untergebracht.

Ab  Werk sind die Detektoren für die jeweils zu detektierende Strahlung voreingestellt.

Auf  Anfrage sind auch andere Versionen erhältlich.

Die  Elektroniken der Szintillations-Detektoren der Baureihen  ADxx, DDxx, FDxx, LDxx, MDxx, MDPxx, NRDxx, RDxx, PDxx und WDxx besitzen eine automatisch rückstellende Thermosicherung, die bei Überstrom (I > 500 mA) anspricht.

Bei  ausgelöster Sicherung ist der Detektor ca. 1 min. nach Abschalten der Betriebsspannung U, wieder betriebsbereit.

RGI

Messprinzip

Um  radioaktive Strahlung nachzuweisen bzw. zu messen, kann man ihre ionisierende Wirkung auf andere Stoffe nutzen, d.h. sie muss absorbiert werden, wobei gilt: je dichter das Material, desto höher die Absorbtion.

Es  gibt gasgefüllte Ionisationskammern (s.g. Geiger-Müller-Röhren), die zu den ältesten Detektoren für ionisierende Strahlung gehören, welche Aufgrund der geringen Dichte von Gas - der Druck im Inneren derartiger Röhren ist niedriger als der Luftdruck auf Meereshöhe - jedoch gerade bei niedriger Strahlung zu unempfindlich sind.

Wesentlich  empfindlicher sind dagegen NaJ-Kristalle bzw. ihr Pendant aus Kunststoff, die durch die hohe Dichte des Materials mehr radioaktive Strahlung absorbieren.

Technik

Der  Aufbau und damit das Funktionsprinzip aller Detektoren sind jedoch weitestgehend gleich:

Die  eintreffende ionisierende Strahlung erzeugt bei ihrer Absorption Lichtblitze im Detektor, die ihrerseits von s.g. Photomultipliern registriert und als Zählimpulse durch eine entsprechende Elektronik verarbeitet und ausgewertet werden.

Der  gesamte Detektor muss in ein mechanisches Schutz- und lichtdichtes Gehäuse eingebaut und gegen Störeinflüsse stabilisiert sein.

RGI

Technische Daten

(gängigste Detektoren, andere auf Anfrage)

● Betriebsspannung (V): min. 15,0 / nom. 24,0 / max. 30,0
● Stromaufnahme (mA bei UV=24V): 150
● Ausgang (V): 7,0
● Spannungsimpedanz (Ω): 50
● Impulsraten (Imp/s): min. 500 / nom. 20000 / max. 60000
● Temperaturbereich (°C): -20 ... +50
● Temperaturänderung (K/h): 5

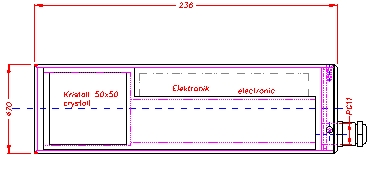

● Szintillationskristall NAJ(TL) 50 x 50 mm
● Abmaße (Lx∅, mm): 217x210 (Flansch)/158 (Gehäuse)

Die DD-50 ist auch in einer speziellen Gehäuseversion als Tauchsonde erhältlich.
An dieser wurden aufgrund einer besonderen Deckelverschraubung überstehende Teile vermieden, weshalb sie sich bestens für Montage in Rohren eignet.

● Betriebsspannung (V): min. 15,0 / nom. 24,0 / max. 30,0
● Stromaufnahme (mA bei UV=24V): 150
● Ausgang (V): 15,0
● Spannungsimpedanz (Ω): 50
● Impulsraten (Imp/s): min. 20 / nom. 20000 / max. 80000
● Temperaturbereich (°C): -20 ... +50
● Temperaturänderung (K/h): 5
● Szintillationskristall NAJ(TL) 125 x 10 mm
● Abmaße (Lx∅, mm): 260x70

● Betriebsspannung (V): min. 15,0 / nom. 24,0 / max. 30,0
● Stromaufnahme (mA bei UV=24V): 150
● Ausgang (V): 15,0
● Spannungsimpedanz (Ω): 50
● Impulsraten (Imp/s): min. 10 / nom. 1000 / max. 60000
● Temperaturbereich (°C): -20 ... +50
● Temperaturänderung (K/h): 5
● Szintillationskristall NAJ(TL, Lx∅, mm): 25x25
● Abmaße (Lx∅, mm): 260x70

● Betriebsspannung (V): min. 15,0 / nom. 24,0 / max. 30,0
● Stromaufnahme (mA bei UV=24V): 150
● Ausgang (V): 15,0
● Spannungsimpedanz (Ω): 50
● Impulsraten (Imp/s): min. 20 / nom. 20000 / max. 80000
● Temperaturbereich (°C): -20 ... +50
● Temperaturänderung (K/h): 5
● Szintillationskristall NAJ(TL) 125 x 10 mm
● Abmaße (Lx∅, mm): 260x70

Der MDP-50 ist auch in einer speziellen Gehäuseversion als Tauchdetektor erhältlich.
An diesem wurden aufgrund einer besonderen Deckelverschraubung überstehende Teile vermieden, weshalb er sich bestens für Montage in Rohren eignet.

● Betriebsspannung (V): min. 15,0 / nom. 24,0 / max. 30,0
● Stromaufnahme (mA bei UV=24V): nom. 150 / max. 350
● Ausgang (V): 15,0
● Spannungsimpedanz (Ω): 50
● Impulsraten (Imp/s): min. 200 / nom. 20000 / max. 60000
● Temperaturbereich (°C): -20 ... +50
● Temperaturänderung (K/h): 5
● Szintillationskristall Polyvinyltoluene: 125 x 10 mm
● Abmaße (Lx∅, mm): 260x70

● Betriebsspannung (V, DC): min. 15,0 / nom. 24,0 / max. 30,0
● Stromaufnahme (U =24V, mA): 150
● Ausgang Spannung (V, Impulse ) :
- PD 50 --> 15
- PD125 --> 7
● Impedanz (Ω): 50
● Impulsraten (Imp/s):
- PD 50 --> min. 20 / nom. 300 / max. 5000
- PD125 --> min. 20 / nom. 1000 / max. 6000
● Temperaturbereich (°C): -20 ... +50
● Temperaturänderung (K/h): 5
● Szintillationskristall NAJ(TL) (mm):
- PD 50 --> 50 x 50
- PD125 --> 125 x 50
● Abmaße (Lx∅, mm):
- PD 50 --> 50 x 50
- PD125 --> 125 x 50

Im Kalihandmessgerät HAKAM 31 werden Zählrohre vom Typ "SBM19" fest verbaut:
Das Niederspannungs-Geiger-Müller-Zählrohr "SBM-19" dient zur Erfassung harter β- und γ-Strahlung in Funktechnikgeräten.
Es ist daher im Bereich der Strahlungs- und Rauchüberwachung, in Vereisungssensoren sowie der Fehlerdiagnose weit verbreitet.

● Betriebsspannung (V): 400
● Arbeitsspannung (V): 260 ... 320
● Impulssteilheit (%/V): 0,1
● Messempfindlichkeit (µR/s): 0,001 ... 1
● maximale Zählrate (Imb/s): 3000
● Niveau des natürlichen Hintergrunds (Nph, Imp/min): 120
● Empfindlichkeit (γ-Strahlung 137Cs-Quelle 3 μR/s, Imp/µR):
221,6 ... 273,5
● Pulsamplitude (V): > 50 V.
● Lebensdauer (Anzahl der Impulse): ≥ 2x10¹⁰
● Gesamtabmessungen:
- Durchmesser (mm) ≤ 19
- Länge (mm) ≤ 125
● Gewicht (g) ≤ 25
● Umgebungstemperatur (°C) -60 ... +70

Das macht RGI-Produkte so besonders

Benutzerfreundlichkeit

● einfaches, intuitives Anlernen
● nachträgliche Montage
