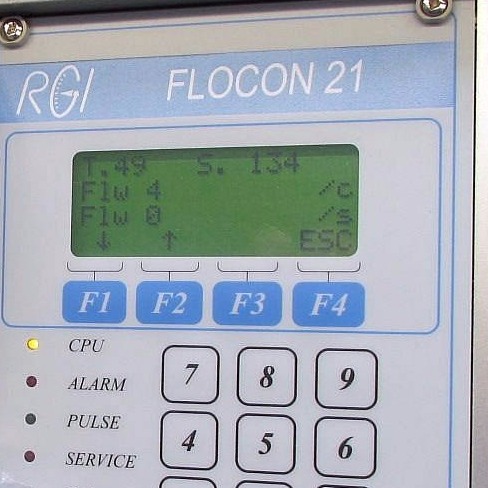

FLOCON 21

Der  Auswerterechner FLOCON21  bildet zusammen mit einem der Sensoren DR-xxx ein kontaktloses Durchflussmesssystem für viele Anwendungen im Transport trockener Feststoffe / Schüttgüter (Sand, Pulver, Staub) in Rohren (pneumatischer Transport oder in Anwendungen mit frei fallendem Material).

Die  Messgrößen sind Geschwindigkeit und Massendurchfluss, beide können an 0/4-20mA Stromausgängen ausgegeben werden.

Je  nach der Anwendung kann die Anlage auch die Dichte oder den Wert der gesamten transportierten Masse messen und es ist auch möglich, die Anlage so zu programmieren, dass sie nach Erhalt eines Startsignals die gesamte transportierte Masse misst und das Erreichen eines voreingestellten Masse-Wertes am Digitalausgang signalisiert.

Die  Auswerteeinheit FLOCON21 ist mit den Sensoren DR-xxx über eine 4-Draht RS485–Leitung verbunden, wobei der Abstand zwischen beiden Einheiten voneinander - abhängig von der Qualität des verwendeten Kabels und der Störumgebung - bis zu 500m betragen kann. Über diese Leitung geschieht auch die Versorgung des Sensors.

FLOCON21  übernimmt die Verrechnung zur wahren Förderleistung, integriert diese Werte zu einer Masse und gibt sie über den Analogausgang weiter und vereint somit in sich eine komplette Bedieneinheit mit den Funktionen: Parametrisierung, Kalibrierung, Statusanzeige und Datenausgabe auf eine PC-Schnittstelle.



DR-xxx
Durchflusssensor
siehe auch ... >>>

WAVETERM
PC Servicetool für FLOCON 21 und DR-xxx
siehe auch ... >>>

19' Euro-Rack Einschub:
● Maße: 101,4mm (20 TE) x 132,55mm (3 HE) x 160mm
● Gewicht: 450 g
● Display: 4 Zeilen x 16 Zeichen alphanumerische LCD–Anzeige mit LED Hintergrundbeleuchtung

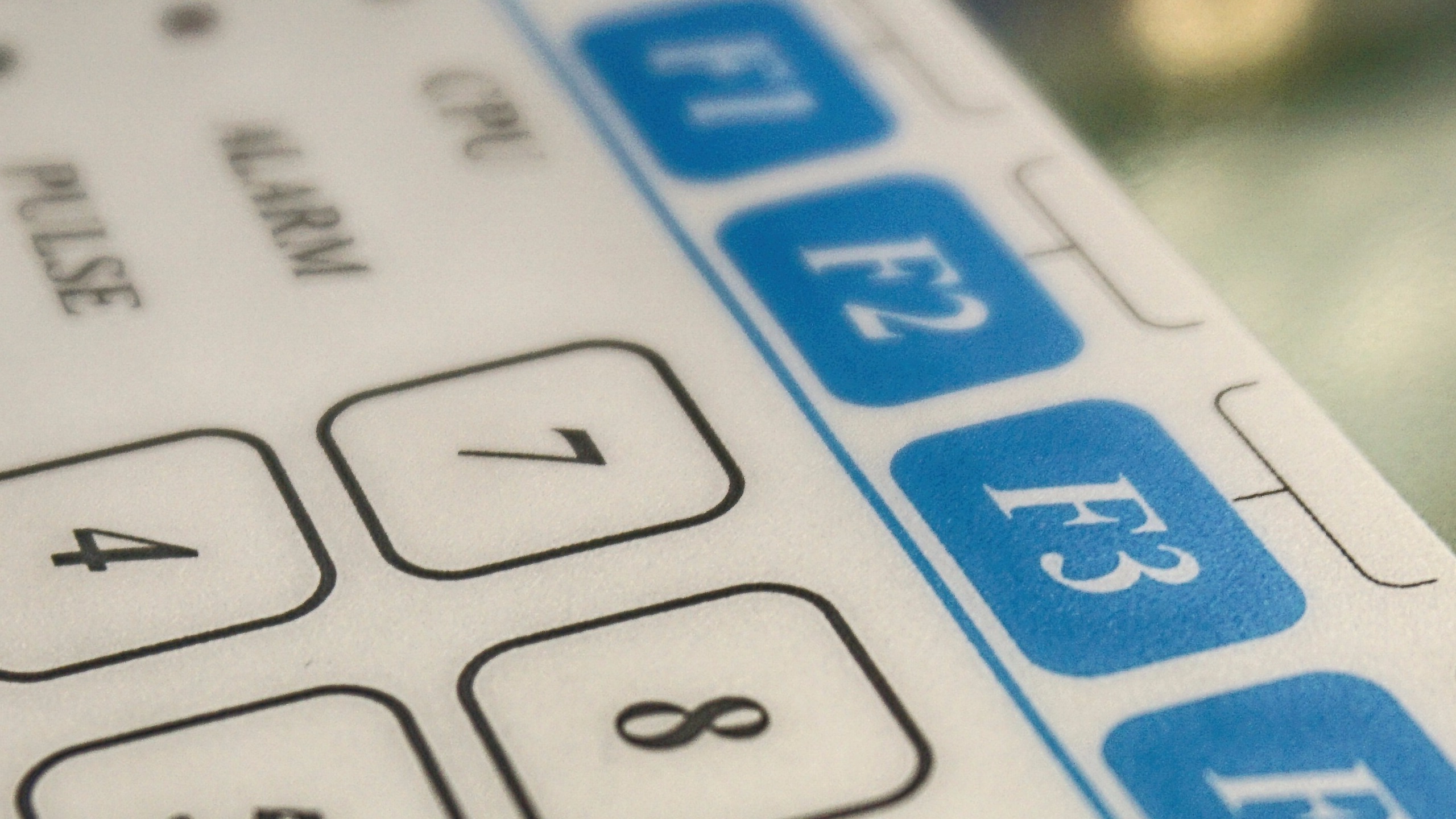

● Tastatur: 16 Folientasten mit Audioquittung
● Anzeigen: 5 Status-LEDs

Gehäuse:
● Schutzart: IP 65
● Frontfenster: Polykarbonat, mit Schlitzverschluss
● Maße: TxBxH 249x191x241 mm (inkl. PG-Buchsen)
● Elektroanschluss Höhe: 90mm (inkl. PG-Buchsen)
● Gesamtgewicht: ca. 6 kg

Elektrischer Anschluss:
● Spannungsversorgung: 110V 50 Hz (90 - 130V 47 - 62Hz oder 230V 50 Hz (190 - 250V 47-62Hz), 24 VA
● Sicherung: interne Netzsicherung 5 x20 mm, 1 A, träge
● Sensor Versorgung: 22 - 28 Vdc , 0,3A max.
● Sensor Datenleitungen: RS485 (GND, A, B), 38400 Baud, RGI-internes Protokoll
● Analogausgang: 0/4-20mA, 0-400Ω Lastbereich
● PC Datenausgang (Frontseite): RS232, 9pole SUB-D, TxD, RxD, GND; 38400 Bd, Format 8,n,1

Umweltverträglichkeit:
● Betriebstemperaturbereich: 0-40°C
● Feuchtebereich: 5% to 90%, ohne Kondensierung
● Betriebsdruck: 700 - 1060 mbar

Datenspeicherung und -ausfallschutz :
● Interner Akku 2,4V 2,4Ah, bestehend aus 2 x AA NiMH-Typ
● Haltezeit: 6 Monate @20°C RT
● Ladezeit: 3 Tage
