Produktspezifikation
Radiometrische Bandwaage zur kontinuierlichen Beladungsmessung
Beschreibung
Von einer kontinuierlich messenden Waage erwartet man, dass sie die Menge eines Förderstromes ermittelt und als Ausgabewert die geförderte Menge pro Zeitintervall oder die integrierte Menge über einen Zeitabschnitt liefert.
Für diese Aufgabenstellung bedeutet das, für einen Abschnitt das Gewicht des Förderstromes zu bestimmen:
● gravimetrisch - Abschnitt muss beweglich gelagert werden, da Gewicht nur über eine Auslenkung zu bestimmen ist
● radiometrisch - Gewicht wird nicht über Erdanziehung direkt bestimmt, sondern mittels Durchstrahlung der Masse.
ASB xx
Abschrimbehälter mit Strahlenquelle
siehe auch >>>
DD xx
Szintillator-Detektor
siehe auch >>>
MACON 21
Controller für Radiometrische Bandwaage
siehe auch >>>
Funktionsweise
Wenn eine Röntgenaufnahme einen Knochen in einem Bein zeigen kann, dann liegt das daran, daß der Knochen eine höhere Dichte hat als das daneben liegende Gewebe.
Bei genügend vielen Grautönen zeigt der Film ein exaktes BiId der Dichteverteilung im Bein: bei einem dickeren Bein ist die Intensitat der durchkommenden Strahlung ebenfalls geringer als bei einem dünnen Bein.

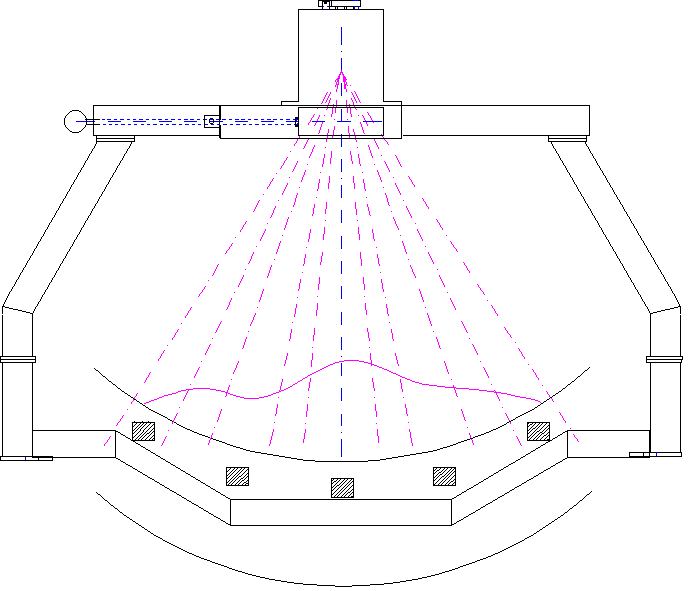

Bei der "Durchleuchtung" der Belegung eines Förderbandes wird ebenfalls die Dichteverteilung gemessen und daraus die Masse bestimmt.
Maßgeblich für die Schwächung der Strahlung ist die Schüttdichte und der Weg, den die Strahlung im geforderten Material zurücklegt, also die Belegungshöhe.
Das Ergebnis ist die Masse pro Flächeneinheit.
Da die Bandbreite bekannt ist, muß dieser Wert nur mit der Geschwindigkeit des Förderstromes multipliziert werden, um auf das Gewicht pro Zeiteinheit zu kommen.
