Das radiometrischen Messsystem von RGI misst Fördermengen, Durchsatz und Massendurchfluss berührungslos und ist an allen bekannten Fördersystemen verwendbar. wobei ein wesentlicher Vorteil unserer Messtechnik in der über Jahre hinweg stabilen Reproduzierbarkeit und Wartungsfreiheit besteht. Nachkalibrierungen sind somit nicht erforderlich.
Da die Messung der Fördermenge berührungslos und ohne bewegliche Komponenten erfolgt, gibt es keine Beeinflussung der Durchsatzmessung durch Dreck, Verkrustungen, Wettereinflüsse, Schwankungen der Bandspannung oder variierende Schüttdichten.

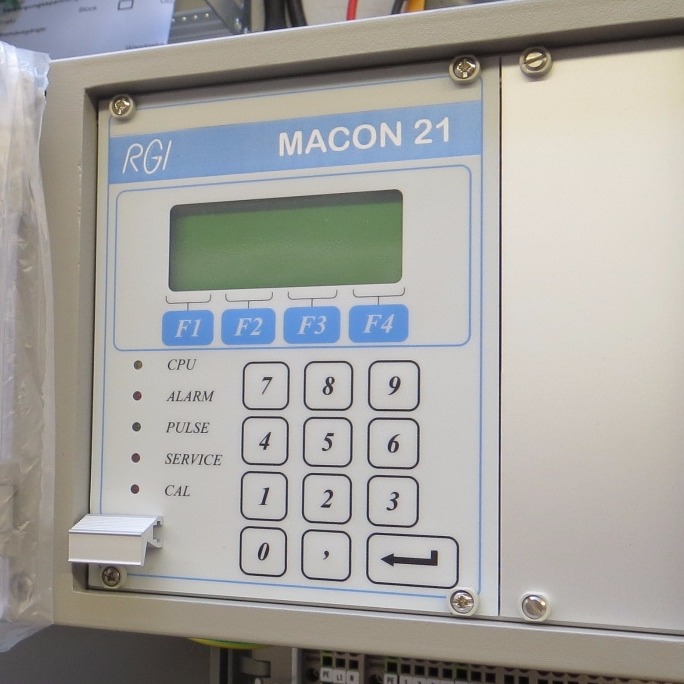

MACON 21 ist ein mikroprozessorgesteuerter Contoller zur Bestimmung der Förderleistung eines Bandes bzw. eines Gurtförderers in Kombination mit einer einkanaligen radiometrischen Bandwaage, wobei die Bandbelegung profilabhängig durch die Abschwächung eines Gammastrahls gemessen und an das Auswertesystem MACON 21 weiterleitet wird.
MACON 21 besteht aus einem Kleinrechner, der anhand von Kalibrierkoeffizienten aus der Strahlabschwächung und einem Bandgeschwindigkeitssignal die Förderleistung berechnet und diese als Stromsignal im Bereich 0/4-20 mA ausgibt.
Optional kann die Bedienung auch mit einem IPC/Laptop erfolgen, der an eine weitere Schnittstelle angeschlossen werden kann.
Mit der Kleinrechnerbedienung sind über eine Menüsteuerung in Verbindung mit einem vierzeiligen LC-Display alle betriebsrelevanten Parameter zugänglich und schnell an die jeweilige Messsituation anpassbar.
Durch die Detektor-Geometrie der radiometrischen Messstrecke ist die Messung der Förderleistung auch bei Änderungen des Belegungsprofils zuverlässig möglich.
Die Abnahme der Aktivität des verwendeten radioaktiven Strahlers wird entsprechend der Halbwertszeit automatisch kompensiert.
Die Kalibrierung der Anlage erfolgt über Probeverwiegungen bei laufendem Band über eine mechanische Bandwaage oder eine LKW-/Gleiswaage.
Alle Ein- und Ausgänge sind galvanisch vom Rechner getrennt und mit einer umfangreichen Schutzbeschaltung gegen Verpolung bzw. Störeinstrahlung (EMV) geschützt.
Der Messwert wird als analoges 0/4-20mA-Signal mit 10 Bit-Genauigkeit (besser als 0,5% des gewählten Messbereichs) und beliebiger Skalierung ausgegeben.
RMBW
Radiometrische Bandwaage
Siehe auch >>>
Versorgung:
● Standard: 230 Vac
● Optional: 110Vac, 24 Vac, 24 Vdc
Zählereingänge:
● 3 galvanisch entkoppelte 16 Bit Zähler
Totzeit:
● < 1.5 μs
Maximale Zählrate:
● 250 kHz (bei 4 Messungen/s)
● 1, 2 oder 4 Messungen pro Sekunde
Digitaleingänge:
● 4 galvanisch getrennte Eingänge:
- Schaltschwelle 5V
- maximale Eingangspannung 24V
- einzeln umschaltbare Logik
Digitalausgänge
(optional):
● 4 potentialfreie Relaiskontakte (Wechsler)
- max. 110V DC, 125V AC, 1A; max. 30W
Stromausgang:
● Standard:
- 1 Analogausgang (galvanisch getrennt)
- 0…20 mA bzw. 4…20 mA wählbar
- Genauigkeit besser 0,5%
- frei skalierbar
- Erkennung von Leitungsunterbrechungen in beiden
Betriebsarten (optional)
Sonstiges:
● beleuchtetes 4-Zeilen-LCDisplay (4x16 Zeichen)
● Tastenfeld mit taktiler und akustischer
Rückmeldung
● Signalgeber
● Batteriepufferung über Lithiumzelle
● Integrierte Watch-Dog-Funktion
● optional:
- 4 potentialfreie Digitalausgänge
- 2. Stromausgang
Temperaturbereich:
● 0-55oC Umgebungstemperatur
Abmessungen:
● BxHxT: 200x280x300 mm
Gewicht:
● ca. 5 kg
Wandgehäuse:
● IP 65 Klassifizierung
● einfaches, intuitives Anlernen
● nachträgliche Montage
● kein Kontakt zum Messgut
● Messung unabhängig von:
- Medium
- Prozessbedingungen
● wartungsfrei, da kein Verschleiß
● hohe Betriebssicherheit
● langzeitstabile Messung
● Nachkalibrierung nicht nötig
● Prüfungen vor Auslieferung:
- Qualität, Klima und Funktion
● eigene Entwicklung und Produktion in Deutschland
● Verwendung hochwertiger Materialien und Komponenten
● Weltweiter Vertrieb und Vor-Ort-Service durch geschultes Personal
