Komplettsystem für berührungslose Messungen

In  vielen Anwendungsfällen benötigt der Kunde mehr als nur einen Messwert über seinen Prozess.

Für  solche Kunden wurde dieses Komplettsystem zur berührungslosen radiometrischen Aschegehalt- und Feuchtemessung entwickelt

Produktspezifikation

Messsystem für radiometrische Aschegehalt- und Feuchtemessung

Beschreibung

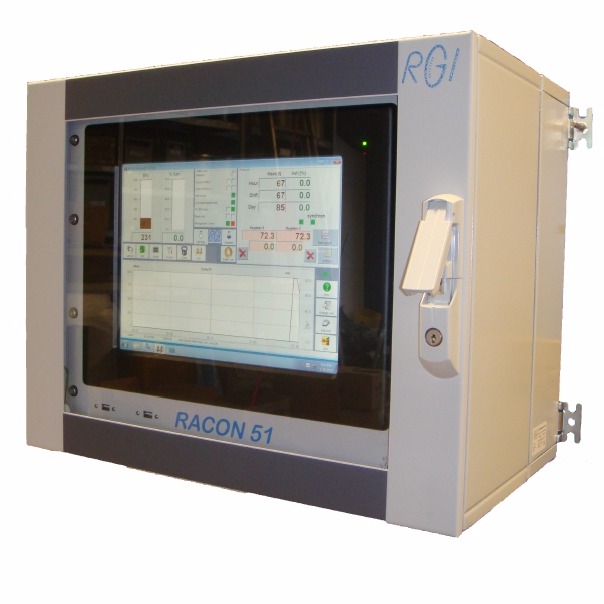

RACON 51  - Komplettsystem zur berührungslosen radiometrischen Aschegehalt- und Feuchtemessung, bestehend aus folgenden Komponenten:
● Strahlungsquellen
● Detektoren
● Auswerterechner im Wandgehäuse
● Software ASH-MONITOR



ABSxx
Container mit Strahlungsquelle
siehe auch >>>

Detektor
Intensitätsdetektoren für radiometrische Messstrecken
siehe auch >>>

Software
Auswertesoftware und Service-Tools für RGI-Systeme
siehe auch >>>

Technische Daten

Systemkonfiguration:
● CPU - z.Bsp. IntelR Atom ™ oder IntelR Celeron ™
● RAM - min. 2 GB
● Grafik integriert
● Festplatte / HD - min. 120 GB SATA

Software
● Betriebssystem - MS Windows® Embeded
● RGI Software - entsprechend der Messanwendung
   (MACON, RACON, MOCON ...)

Ein-/Ausgänge:
● Seriell
- 1 x RS485 RGI-BUS mit geschirmtem Kabel
- 3 x RS232 (intern)
● USB:
- 2 x USB Port (intern)
- 2 x USB-Anschluss (an Bord)
- Optional auch 2 x USB extern, IP55

RGI

Technische Details

Display:
● Diagonale - 15“/ 37cm (effektiv 306x230mm)
● Typ - Color TFT VGA
● Auflösung - 1024x768
● Farben - 16,7 Millionen
● Helligkeit / Kontrast 350 cd / m2 (typ.) / 800: 1
● Sonstiges
- Antireflexbeschichtung
- LED-Hintergrundbeleuchtung
- Berührungssensitiv

Gehäuse:
● Material
- Wand und Scharnierteil: Stahlblech, 1,5 mm
- Oberfläche / Farbe pulverbeschichtet / RAL 7035
● Tür
- abschließbar mit Schauglas (Einscheiben-Sicherheitsglas, 3 mm)
● Abmessungen (BxHxT) mm
- 600 x 480 x 430 / 19" (84 PS / 9 HE)
● Installationsraum (BxHxT) mm
- Min. 880 x 600 x 430
- offene Tür 880x600x800
● Systemgewicht
- ca. 42k
● Schutzart - IP55
● Zuzlassung - CE

Versorgung:
● 90 ~ 230 V / AC, 100-150 W, 50-60 Hz
(Optional 170 bis 300 V / AC)
● Überspannungsschutz - L1, N zu PE Integriert (8 / 20μs) 20kA
● Sicherungsschutz - Leistungsschalter L1-N 16A; Feinsicherung 4A

Umgebungsbedingungen:
● Betriebstemperatur 0 ... +50°C
● Lagertemperatur -20 ... +60°C
● Luftfeuchtigkeit 10 ... 90% rel. (bei 40°C, nicht kondensierend)

Das macht RGI-Produkte so besonders

Benutzerfreundlichkeit

● einfaches, intuitives Anlernen
● nachträgliche Montage
● kein Kontakt zum Messgut
● Messung unabhängig von:
- Medium
- Prozessbedingungen

Sicherheit und Qualität

● wartungsfrei, da kein Verschleiß
● hohe Betriebssicherheit
● langzeitstabile Messung
● Nachkalibrierung nicht nötig
● Prüfungen vor Auslieferung:
- Qualität, Klima und Funktion

"Made in Germany"

● eigene Entwicklung und Produktion in Deutschland
● Verwendung hochwertiger Materialien und Komponenten
● Weltweiter Vertrieb und Vor-Ort-Service durch geschultes Personal
