Produktspezifikation

Kleinrechner für die Feuchtemessung

Beschreibung

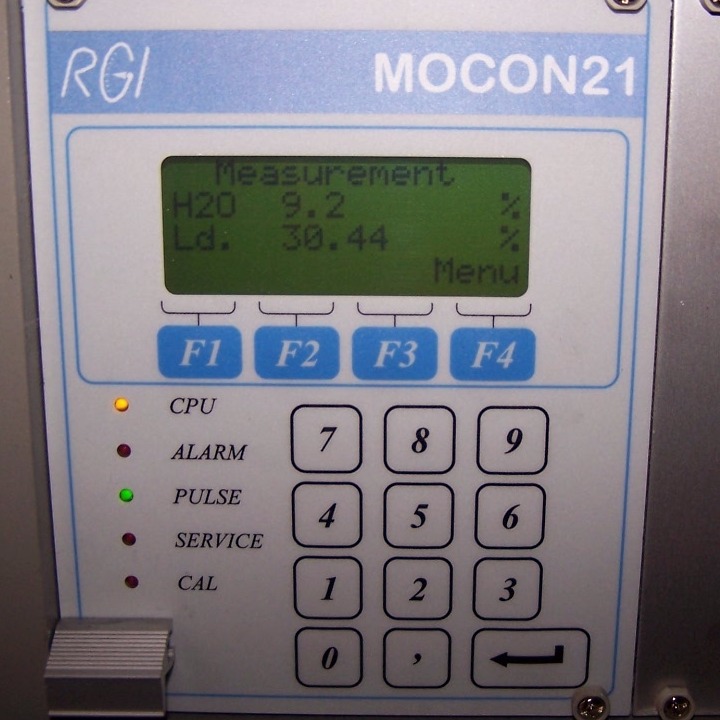

MOCON21 ist ein prozessorgesteuerter Kleinrechner zur Berechnung der Feuchte in Schüttgütern und Feststoffen in Kombination mit einer Mikrowellenstrahlungsquelle.

Der  Contoller ist in drei Ausführungen erhältlich:
● zur Feuchtebestimmung von Schüttgütern auf Förderbändern
● zur Feuchtebestimmung von Papierrollen auf LKW
● zur Tabak-Feuchtemessung

Neben  der Mikrowellenmessstrecke kommt noch eine Abstands-messung mit Ultraschall als "Lichtschranke" zum Einsatz

Die  Rohdaten der Mikrowellensensor-Messstrecke werden vom Auswerterechner verarbeitet; das Messergebnis ist die prozentuale Feuchte im Messgut.

Zur  Kalibrierung können bis zu 40 Kalibriermessungen (Proben, Messfahrten) mit ihren Referenzwerten gespeichert werden.

Alle  Ein- und Ausgänge sind galvanisch vom Rechner getrennt und mit einem Verpolungsschutz ausgestattet.

Über einen analogen Stromausgang (0/4-20mA) kann derMesswert an weitere Auswertegeräte ausgegeben werden.



RGI 8403
Mikrowellen Feuchtemessung-Module
siehe auch >>>

MOISTERM
PC-Software Service-/Diagnosetool
siehe auch >>>

Technische Daten

Versorgung:
● Standard: - 230V-
● Optional: - 115V-, 24V-, 24V=

Zählereingänge:
● 2 galvanisch entkoppelte 16 Bit Zähler
● Totzeit # 1,5μs
● max. Impulsanstiegszeit # 250ns
● maximale Zählrate 8*2 Impulse/16 s (bei 8 Messungen/s)
● 1, 2, 4 oder 8 Messungen pro Sekunde

Digitaleingänge:
● 4 galvanisch getrennte Eingänge (Schaltschwelle $ 3V)
● maximale Eingangspannung 24V
● einzel umschaltbare Logik

Digitalausgänge:
● Standard:
- 4 potentialfreie Relaiskontakte (Wechsler)
- max. 110V DC, 125V AC max. 1A; max. 30W
● Optional:
- 4 elektronische Relaisausgänge
- galvanisch entkoppelt
- maximale Ausgangsspannung 30V
- Überlastschutz
- einzeln umschaltbare Logik

Stromausgänge:
● Standard:
- 2 Analogausgänge (galvanisch getrennt)
- 0..20mA bzw. 4..20mA einstellbar
- Genauigkeit # 0,5%
- frei skalierbar
- Erkennung von Leitungsunterbrechungen in beiden Betriebsarten

Analogeingänge:
● Standard:
- 2 Spannungseingänge 0..10V DC

Sonstiges:
● beleuchtetes 4-Zeilen-LCDisplay (4x16 Zeichen)
● Tastenfeld mit taktiler und akustischer Rückmeldung
● Signalgeber
● Batteriepufferung über Lithiumzelle
● Integrierte Watch-Dog Funktion
● optional: serielle Schnittstelle

Temperaturbereich:
● 0°-55°C (Umgebungstemperatur)

Abmessungen:
● BxHxT 101,4mm (20TE) x 128,2 (3HE) x 188mm

Gewicht:
● 518g (ohne Gehäuse)
● 5100g (mit Wandgehäuse)

Wandgehäuse:
● IP 65 Klassifizierung

RGI

Messprinzip

Die  Feuchtemessung basiert auf der Absorption von Mikrowellen im Fördergut.

Normalerweise  hängt die Absorption von der durchstrahlten Masse (Dichte und Dicke) ab. Aufgrund des molekularen Dipolmoments ist der Mikrowellenabsorptionseffekt von Wasser aber weitaus größer als der anderer Materialien.

Die  normale Abhängigkeit der Mikrowellenabsorption von der Masse des Messguts wird durch ein Belegungshöhen- oder Bandwaagensignal kompensiert.

Technik

Der  Auswerterechner MOCON 21 erlaubt Ihnen
• den aktuellen Messwert (Prozent Feuchte) in % anzuzeigen
• den Grad der Bandbelegung in % auszugeben
• Messdaten und Alarmsignale (optional) auszugeben sowie
• die Konfiguration und Kalibrierung der Messanlage durchzuführen.

Die Messungen der Mikrowellen-Messstrecke sowie eines von bis zu zwei angeschlossenen Signalen der Bandbelegungsmessung (Load) werden kontinuierlich ausgewertet.

Die  prozentuale Feuchte wird als analoges 0/4-20mA-Signal mit 10 Bit Genauigkeit (besser 0,5%) ausgegeben, wobei die Skalierung frei gewählt werden kann.
