Produktspezifikation

Mikrowellen Feuchtemess-Modul

Beschreibung

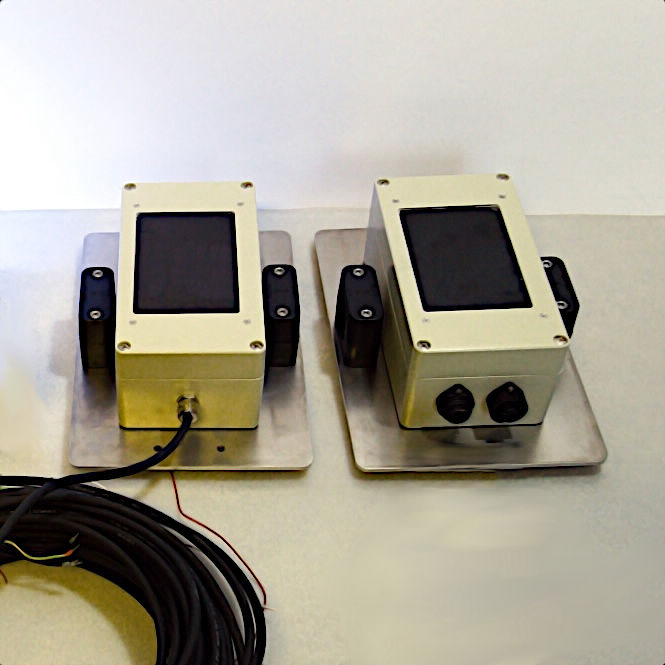

RGI 8403 ist ein auf dem 2,4-GHz-ISM-Band basierender Mikrowellen-Feuchtigkeitssensor, bestehend aus 2 Modulen (Empfänger- und Sendeeinheit) mit integrierter Frontend-Elektronik und HF-Antenne, der die Feuchte von nahezu elektrisch nicht leitendem Schüttgut misst.

RGI 8406 ist ein auf dem 868MHz-Band basierender Mikrowellen-Feuchtigkeitssensor, bestehend aus 2 Modulen (Empfänger- und Sendeeinheit) mit integrierter Frontend-Elektronik und HF-Antenne, der speziell für den MOCON-LKW  zur Feuchtemessung von Altpapier oder Stroh entwickelt wurde.

In  beiden Fällen muss das Material zwischen diesen beiden Einzelmodulen positioniert sein (z.Bsp. auf einem Transportband).



MOCON 21
Controller für Feuchtemessung
siehe auch >>>

MOISTERM
PC-Software Service-/Diagnosetool
siehe auch >>>

Technische Daten

Versorgung:
● Standard: 18VDC ... 30VDC , nominal 24VDC
   (Überspannungs- und Verpolschutz)
● Optional: 110 – 230VAC, 50-60Hz, 15VA (für 2 Module)
● Stromverbrauch (bei 24VDC):
    - 70mA ohne Heizung
    - 240mA mit Heizung (ein 7406 Modul)

Interface:
● 14 poliger Stecker
● RS485 (potentialfrei zur Stromversorgung)

Signalausgänge:
● Frequenzausgang
   - Pulsamplitude: 15V/50 Ohm
   - Pulsbreite: ca. 2µs
   - Frequenzbereich: min. 15kHz, max. 40kHz
● Digitalausgang (RSSI)
   - Spanne (10 cm zwischen TX und RX, Planarantennen):
      0 % Feuchtigkeit (max. RSSI) = ca. 1000 Einheiten,
      100 % Feuchtigkeit (min. RSSI) = ca. 400 Einheiten
      (logarithmische Funktion)

RGI

HF-Spezifikationen:
● HF Ausgangsstärke (TX) : max. 1,3 mW resp. +1 dBm, programmierbar
● HF Ausgangsfrequenz (TX) : 2402 MHz, 2404 MHz, …., 2430 MHz
(2,4 GHz ISM Band, abhängig vom gewählten Kanal 1, 2, …, 15, programmierbar)
● Stabilität: < +- 0,2 MHz (inkl. Alterung, Temperaturdrift 0°C - 50°C und normaler Toleranz)
● Empfängerempfindlichkeit (RX): max : +10 dBm …. min : - 90dBm
● Antennen (TX and RX): eingebaute Planarantennen, Maße 100 x 160 mm
● Nachbarkanalunterdrückung: > 90dB

HF-Bestimmungen:
● CEPT ERC 70-03 Device Type: Class 1L, Short Range Device
● ETSI EN 300 440 test method and requirements
● EN 301 489 electromagnetic compatibility
● FCC Class B Electromagnetic Compatibility USA
● EN 61326-1:1997 + A1 and 2004/108/EG Electromagnetic Compatibility Europe

Analog Eingang:
● Bereich: 0 … 20mA
● Auflösung: 10 bit
● Genauigkeit: +- 0,05mA


Andere Parameter :
● Bus Adressen: 1 bis 9, programmierbar
● Messungszeitkonstante : 0,25 ... 8 sek., programmierbar

Electrische Sicherheit:
● CE Konfirmität
● IEC 61010-1 Konfirmität
● UL 3101 Konfirmität
● 73/23/EWG

Mechanische Parameter:
● Gehäuse (inkl. Antenne): 78 x 120 x 200 mm, IP 65 Schutz
● Gewicht (ein 7604 Modul):

Umgebungsbedingungen:
● Temperaturbereich: 0°C .. +50°C (Betrieb), -20°C .. +60°C (Lager)
● Luftfeuchtigkeit: 0% to 90% rel.LF, keine Kondensation
● Temperaturstabilisierung:
- HF Modul: bei 55°C +/-1 K
- RSSI Ausgangsschwankung: typ. - 0,2 Einheiten/K

Technik

Jedes  der beiden Module 7406 kann sowohl als Sender (TX) als auch als Empfänger (RX) eingestellt werden.

Die  Sendeeinheit 7406 (TX) sendet ein konstantes Muster vorprogrammierter HF-Leistung auf  einzelnem festen Frequenzkanal.
Dies beginnt ca. 10 Sekunden nach dem Einschalten des Geräts, nachdem sichsein eingebautes HF-Modul initialisiert hat.
Diese Parameter werden in einem nichtflüchtigen EPROM gespeichert.

Die  Empfangseinheit 7406 (RX) empfängt den HF-Signalpegel mit der vorprogrammierten Frequenz.
Dies beginnt ca. 10 Sekunden nach dem Einschalten des Geräts, nachdem sichsein eingebautes HF-Modul initialisiert hat.
Diese Parameter werden in einem nichtflüchtigen EPROM gespeichert

Von  nun an generiert das 7406-Gerät immer wieder die Werte des zurückgegebenen Signals Stärkeanzeige (RSSI-Signal) seines HF-Teils.
Das RSSI-Signal ist der logarithmische Wert von das empfangene HF-Signal. Das Wiederholungsintervall (mindestens 0,25 Sekunden) und die Empfängerfrequenz sind konstant und vorprogrammierbar und sind kundenspezifische Parameter.
Diese Parameter sind auch im nichtflüchtigen EPPROM gespeichert.

Anwendungsbereiche

Mikrowellen  basierte Messsysteme wie RGI 8403 kommen vorwiegend bei Schüttgütern mit inkonsistenter Feuchtigkeitsverteilung (Inneres und Oberfläche) und einer Teilchengröße über 3 mm, wie Kohlebrocken, Maissamen, Weizen, Sojabohnen und andere Saatgutprodukten, großen Erzteilchen, Steinen ​​usw. zum Einsatz.

Wichtiger Hinweis

Das Mikrowelle-Modul RGI 8403 kann nur in Kombination mit den oben genannten RGI-Komponenten zum Einsatz kommen!

Das macht RGI-Produkte so besonders

Benutzerfreundlichkeit

● einfaches, intuitives Anlernen
● nachträgliche Montage
● kein Kontakt zum Messgut
● Messung unabhängig von:
- Medium
- Prozessbedingungen

Sicherheit und Qualität

● wartungsfrei, da kein Verschleiß
● hohe Betriebssicherheit
● langzeitstabile Messung
● Nachkalibrierung nicht nötig
● Prüfungen vor Auslieferung:
- Qualität, Klima und Funktion

"Made in Germany"

● eigene Entwicklung und Produktion in Deutschland
● Verwendung hochwertiger Materialien und Komponenten
● Weltweiter Vertrieb und Vor-Ort-Service durch geschultes Personal
